分析好整个电路原理以后，就可以开始对整个电路进行布局布线。下面，给大家介绍一下布局的思路和原则。

1、首先，我们会对结构有要求的器件进行摆放，摆放的时候根据导入的结构，连接器得注意1脚的摆放位置。

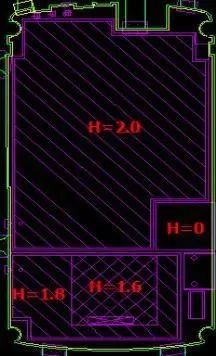

2、布局时要注意结构中的限高要求。

3、如果要布局美观，一般按元件外框或者中线坐标来定位(居中对齐)。

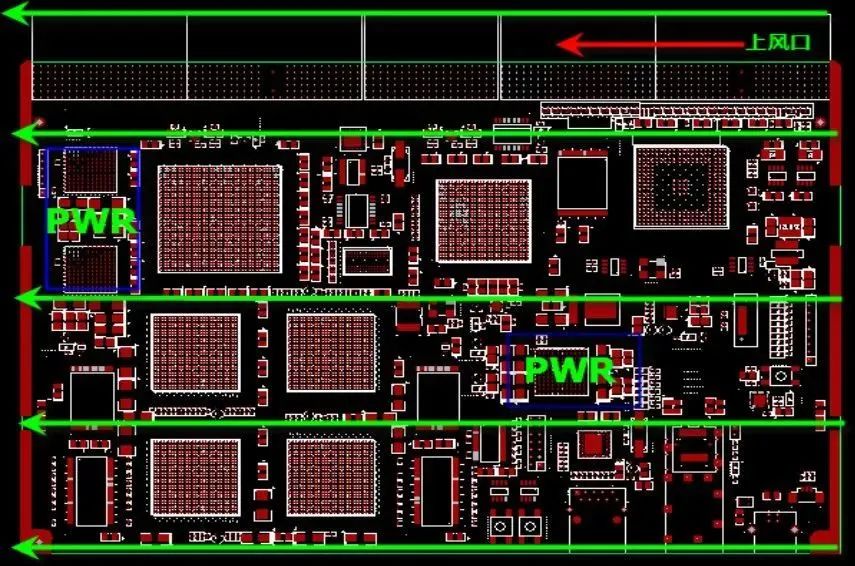

4、整体布局要考虑散热。

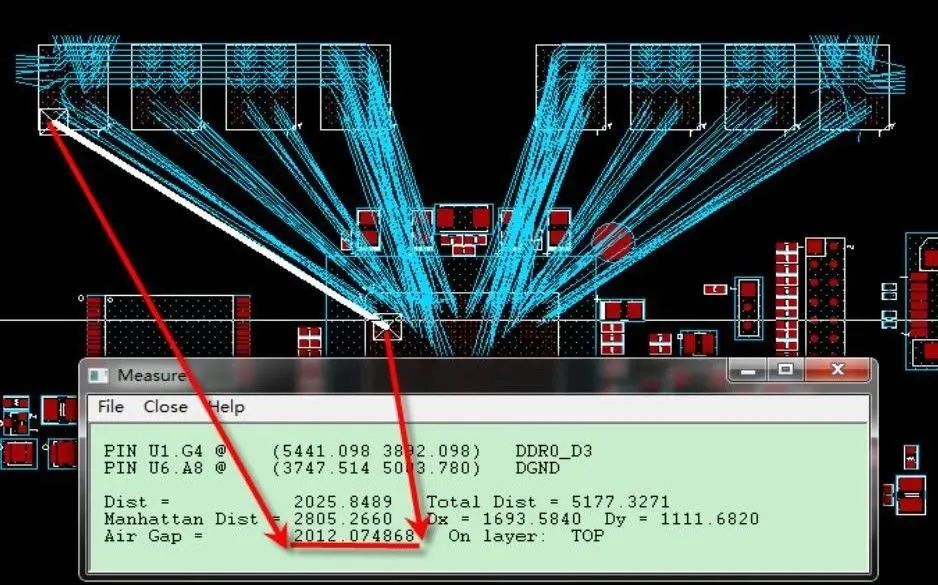

5、布局的时候需要考虑好布线通道评估、考虑好等长需要的空间。

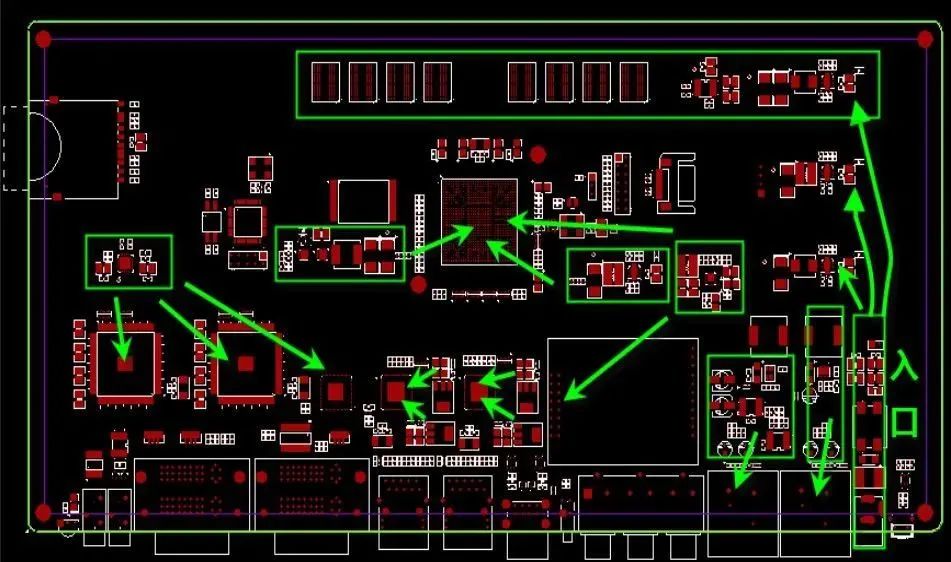

6、布局时需要考虑好电源流向，评估好电源通道。

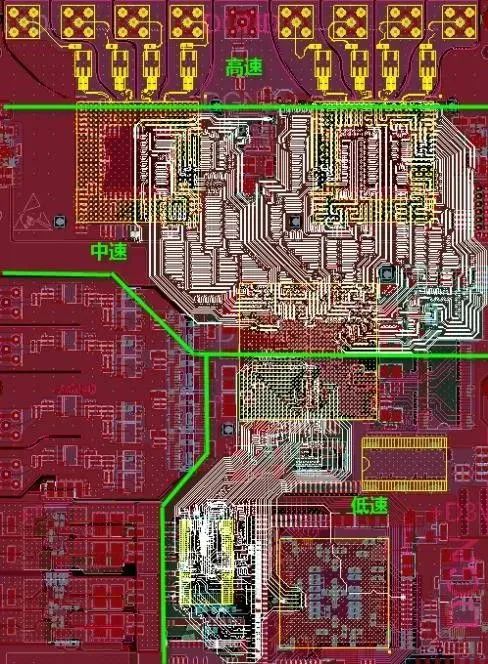

7、高速、中速、低速电路要分开。

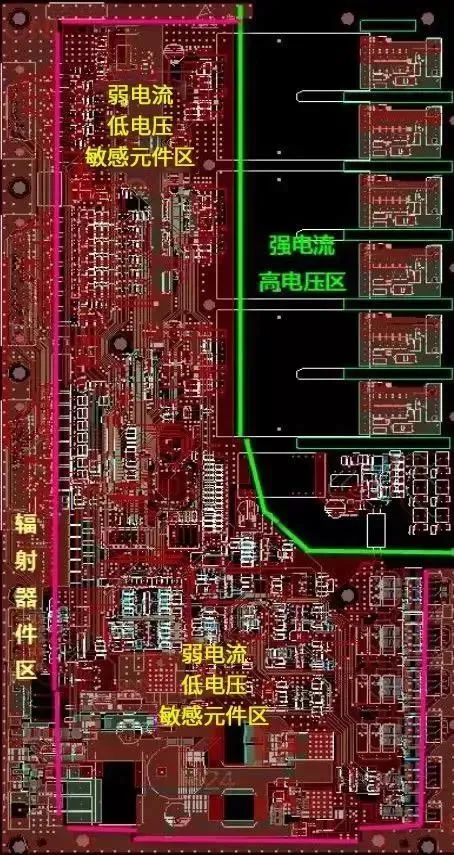

8、强电流、高电压、强辐射元器件远离弱电流、低电压、敏感元器件。

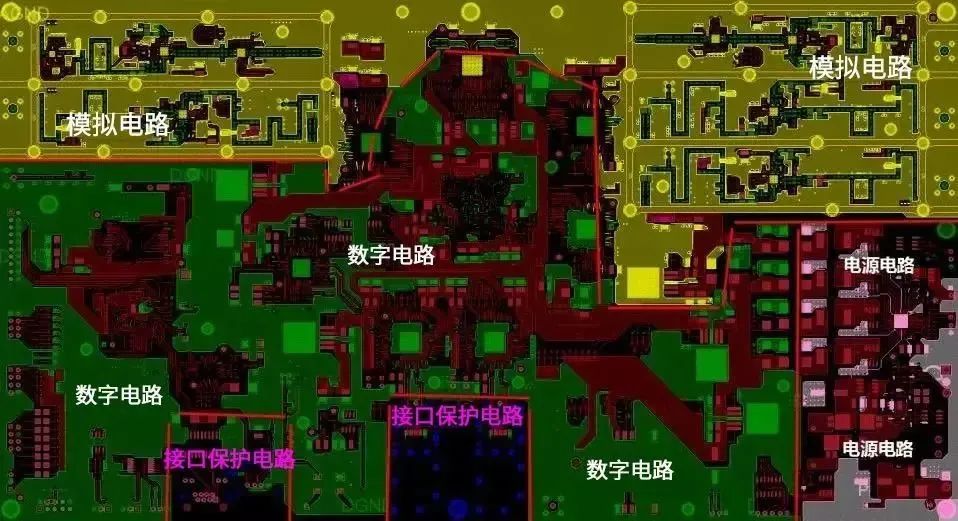

9、模拟、数字、电源、保护电路要分开。

10、接口保护器件应尽量靠近接口放置。

11、接口保护器件摆放顺序要求：

一般电源防雷保护器件的顺序是：压敏电阻、保险丝、抑制二极管、EMI滤波器、电感或者共模电感，对于原理图 缺失上面任意器件顺延布局。

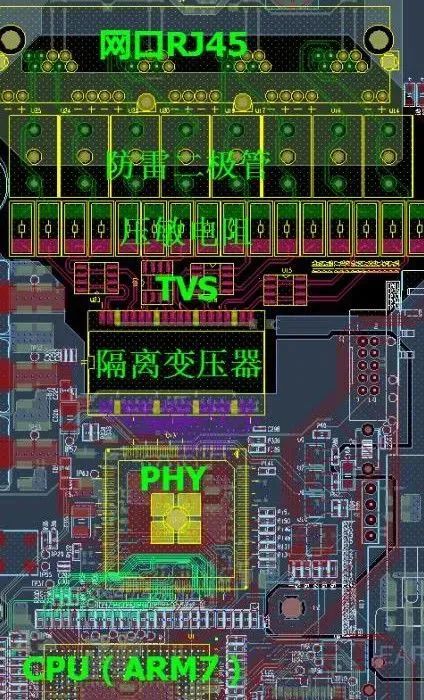

接口信号的保护器件的顺序是：ESD(TVS管)、隔离变压器、共模电感、电容、电阻，对于原理图缺失上面任意器件顺延布局，严格按照原理图的顺序(要有判断原理图是否正确的能力)进行“一字型”布局。

12、电平变换芯片靠近连接器(如串口)放置。

13、易受ESD干扰的器件，如NMOS及CMOS等器件，尽量远离易受ESD干扰的区域(如单板的边缘区域)。

14、时钟器件布局：

晶体、晶振和时钟分配器与相关的IC器件要尽量靠近;

时钟电路的滤波器(尽量采用“∏”型滤波)要靠近时钟 电路的电源输入管脚;

晶振和时钟分配器的输出是否串接一个22欧姆的电阻;

时钟分配器没用的输出管脚是否通过电阻接地;

晶体、晶振和时钟分配器的布局要注意远离大功率的元器件、散热器等发热的器件;

晶振距离板边和接口器件是否大于1inch。

15、开关电源是否远离ADDA转换器、模拟器件、敏感器件、时钟器件。

16、开关电源布局要紧凑，输入输出要分开，严格按照原理图的要求进行布局，不要将开关电源的电容随意放置。

17、电容和滤波器件 ：

电容务必要靠近电源管脚放置，而且容值越小的电容要越靠近电源管脚；

EMI滤波器要靠近芯片电源的输入口;

原则上每个电源管脚一个0.1uf的小电容、一个集成电路一个或多个10uf大电容，可以根据具体情况进行增减。
